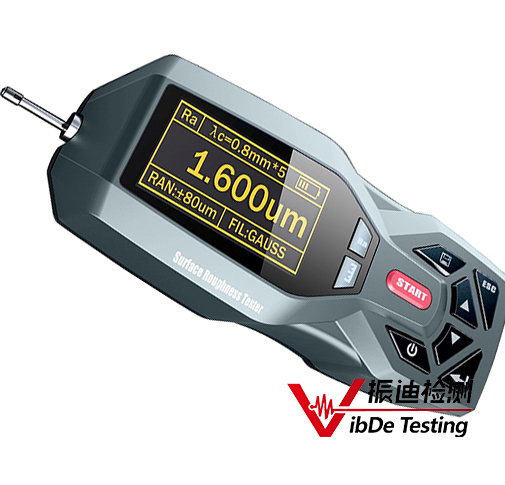

粗糙度儀概述

   便攜式粗糙度儀是一臺便攜式觸針表面粗糙度形狀測量儀，適用于車間檢定站、實驗室、計量室等環境的檢測。測量參數符合國際標準并兼容美國、德國、日本英國等一些工業發達國家的標準。測量結果可以數字和圖形方式顯示在液晶顯示器上，也可以輸出到打印機上。

主要功能

● 機電一體化設計，體積小，重量輕，使用方便；

● 采用DSP芯片進行控制和數據處理，速度快，功耗低；

      ● 大量程，多參數 Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,RzJIS,Rsk,Rsm,Rku,Rs、RPc、Rk、Rpk、Rvk、 Ry、Mr1、Mr2、Rmax

● 128×64 OLED點陣顯示器，數字/圖形顯示；高亮無視角；

● 顯示信息豐富、直觀、可顯示參數及圖形；

● 兼容ISO、DIN、ANSI、JIS多個國家標準；

● 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；

● 有剩余電量指示圖標，提示用戶及時充電；

● 可顯示充電過程指示，操作者可了解充電程度；

● 連續工作時間大于20小時；

● 大容量數據存儲，可存儲100組原始數據及波形；

● 實時時鐘設置及顯示，方便數據記錄及存儲；

● 具有自動休眠、自動關機等節電功能；

● 防電機走死電路及軟件設計；

● 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；

● 堅固、小巧、便攜、穩定性高；

● 可連接打印機（選配）。

適用材料

適用于加工業、制造業、檢測、商檢等部門，主要適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。

基本原理

本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器進行測量，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP 芯片對采集的數據進行數字濾波和參數計算，測量結果在顯示器上給出，也可在打印機上輸出，還可以與PC 機進行通

傳感器

規格參數
