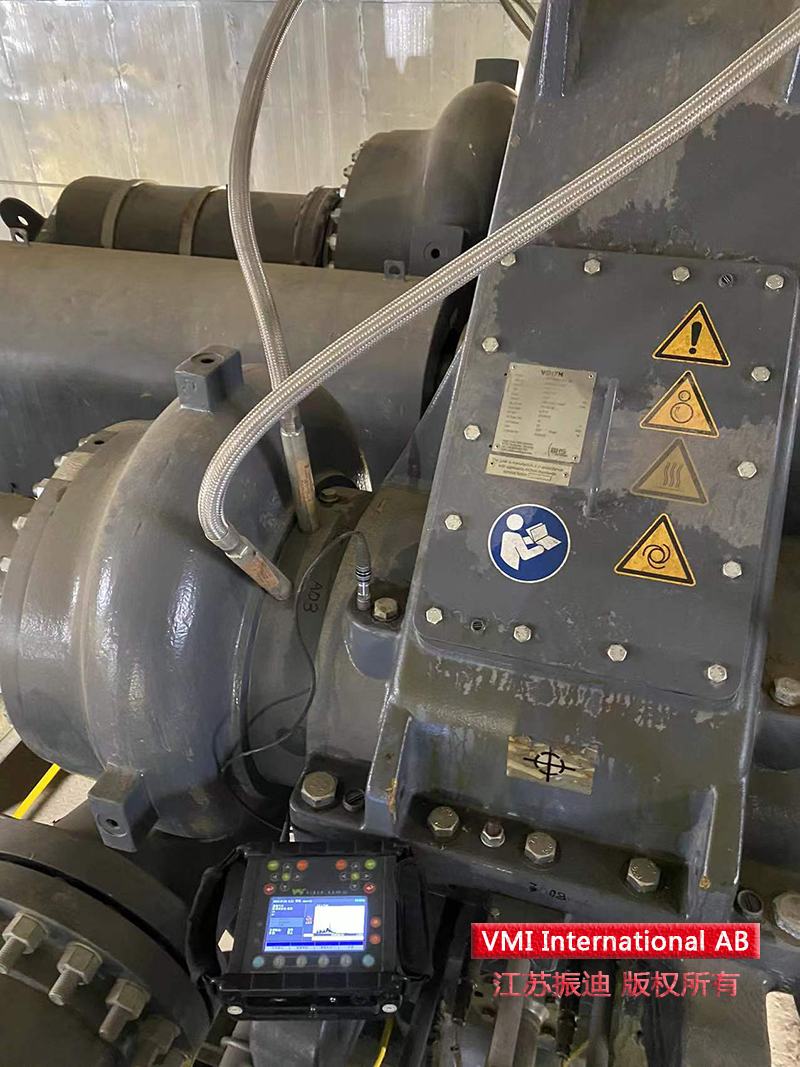

某廠一臺離心式壓縮機，轉速為7000r/min，通過齒輪增速器，由一臺功率為1470kW，轉速為3600r/min的電動機驅動。使用國產振動分析儀在機組運行中測得電動機和壓縮機的振動很小，振幅不超過2。5mm/s，但是齒輪增速器卻振動很大，水平方向振幅12.5mm/s，垂直方向振幅10mm/s，振動頻率為低速齒輪的轉速頻率(60Hz)，軸向振幅很低停機后打開齒輪箱，檢查了齒輪和軸承，并沒有發現任何問題，懷疑是不平衡引起的振動。把低速齒輪送到維修車間進行了平衡和偏擺量檢查,在安裝過程中又對電動機和齒輪箱進行了重新對中,但是這一切措施對于改善齒輪箱的振動毫無效果。 于是，該公司工作人員從網絡得知我司的X5振動分析儀能夠檢測出設備因振動產生的故障而咨詢到我司。我司工程師攜帶X5振動分析儀到達現場進行分析。使用儀器測量水平和垂直方向上的相位，發現兩個方向上的相位是精確地同相，顯示是一種“定向振動”，然后又對齒輪箱殼體安裝底腳和底板進行測振和檢查，底腳螺釘是緊固的，但從底板的振動形態中發現一邊撓曲得很厲害。移去底板，就看到底板撓曲部分下面的水泥漿已經破碎，削弱了該處的支承剛度解決底板局部松動的處理辦法是把混凝土基礎進行刮削，在底板下重新澆灌了混凝土，當機組放回到原處安裝后，齒輪箱的振幅就下降到2。5mm/s以下。

我司是瑞典VMI振動分析儀在國內的總代理。多年來，江蘇振迪檢測工程師團隊一直專注于設備的振動分析和動平衡服務的研究，為3000+企業解決了設備的各種振動故障問題，得到了眾多客戶的認可，如果您也有難以解決的設備故障問題，請致電我司，咨詢熱線：15370388628（微信同號）
