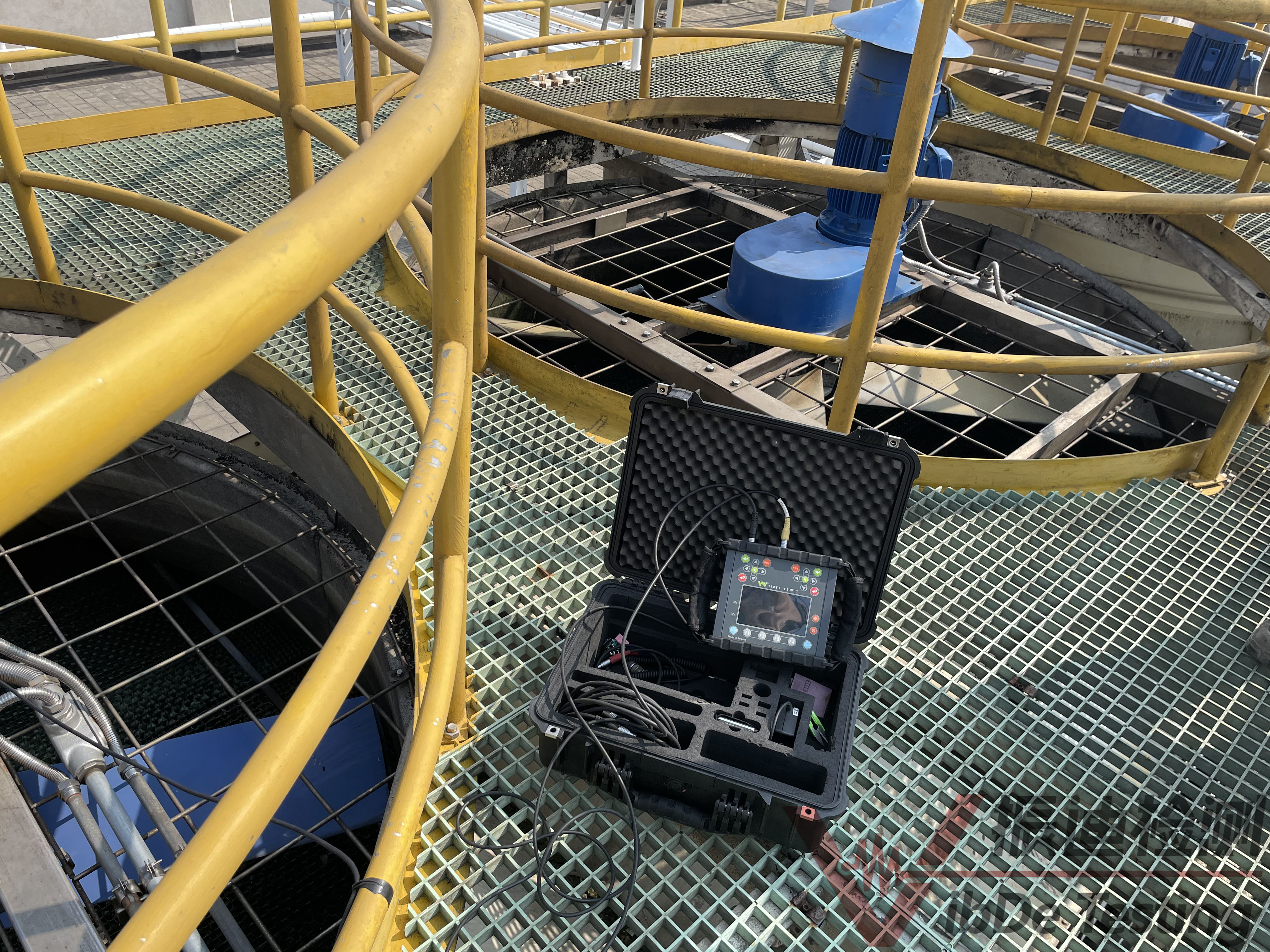

振動分析診斷技術軸心軌跡顯示了軸心線的路徑,可將來自于兩個正交、共面?zhèn)鞲衅鞯某赊D(zhuǎn)子軸橫向運動的二維圖。軸心軌跡是否需濾波處理視具體情況而定。
軌跡上的鍵相標記表示當軸上“每轉一次”的鍵相標記從鍵相傳感器旁邊經過時軸所在的位置。
要從軸心軌跡中去除慢滾動振擺，可對未經濾波處理的軌跡進行波形補償,以及對濾波處理后的軸心軌跡進行矢量補償。通過使用兩個經過濾波處理的合成波形對未經過濾波處理的軌跡進行補償，可對軌跡進行有效的陷波濾波處理,最終結果為非nX軌跡。
軸心軌跡可用于測量經過濾波處理或未經濾波處理的振動的雙峰值振幅及轉子進動方向。經過濾波處理的軌跡可用于估計nX振幅和相位。軌跡對于各種頻率分析十分有用。可以確定X和Y信號的相對頻率成分。通過鍵相標記,可使用軌跡來確定相對于轉速的振動頻率。無論振動頻率是否恰好為轉速的約數,建立鍵相標記都要好于建立頻譜圖。
通過軸心軌跡形狀可以得出有關靜態徑向載荷的方向和相對大小的信息。另外,不同的振動頻率在軌跡中可產生獨特且可識別的形狀。
可通過速度、軸向位置、載荷變化或某些其他參數來創建多個軸心軌跡。通過添加其他量綱,多個軌跡大大豐富了可用于機器診斷的信息。
軸心軌跡/時域圖是通過將一個軌跡與用于創建軌跡/時域圖的兩個時域圖合并后得出的。時域圖顯示在軌跡圖的右側，Y圖位于X圖的上方。軌跡/時域圖可用于建立軸心軌跡上特性的時間關系。
